هنگام طراحی مدار اندازه‌گیری دما با استفاده از ترمیستورهای NTC، یک جزئیات کلیدی اغلب مورد توجه قرار نمی‌گیرد - شرکای ضروری آنها: مقاومت‌های پول‌آپ و پول‌داون. آنها با هم یک تقسیم‌کننده ولتاژ تشکیل می‌دهند که تغییر مقاومت NTC با دما را به یک سیگنال ولتاژ قابل اندازه‌گیری برای MCUها یا ماژول‌های ADC تبدیل می‌کند.

۱. چرا NTC به مقاومت‌های پول‌آپ یا پول‌داون نیاز دارد؟

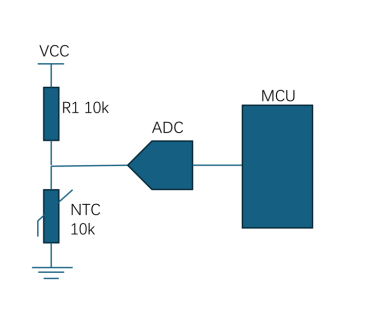

ترمیستورهای NTC قطعات آنالوگی هستند که فقط مقاومتشان با دما تغییر می‌کند. با این حال، مدارهای دیجیتال فقط می‌توانند ولتاژ را بخوانند - نه مقاومت را. بنابراین، یک مقاومت (چه بالاکشنده و چه پایین‌کشنده) با NTC جفت می‌شود تا یک مدار تقسیم‌کننده ایجاد کند که ولتاژ متغیری متناسب با دما تولید می‌کند.

فرمول اساسی تقسیم ولتاژ به صورت زیر است:

کجا:

V_بیرون = ولتاژ دو سر NTC (یا دو سر مقاومت ثابت، بسته به پیکربندی).

V_CC= ولتاژ تغذیه (مثلاً ۵ ولت یا ۳.۳ ولت).

R_{ان تی سی} = مقاومت ترمیستور (با افزایش دما کاهش می‌یابد).

R_{بالا کشیدن}= مقاومت بالاکش یا پایین‌کش.

۲. کشش به بالا در مقابل کشش به پایین: اتصالات متفاوت، هدف یکسان.

آنها سطح ولتاژ پایدار را تضمین می‌کنند، نویز الکتریکی را سرکوب می‌کنند و از IC های حساس در برابر افزایش جریان محافظت می‌کنند.

۳. درک رابطه ولتاژ-دما-منطق.

با استفاده از فرمول تقسیم کننده:

• در دمای پایین:R_{ان تی سی} زیاد است → V_بیرون افزایش می‌یابد → MCU ولتاژ بالاتری را می‌خواند (منطق HIGH).
• در دمای بالا:R_{ان تی سی} قطره → V_بیرون کاهش می‌یابد → میکروکنترلر ولتاژ پایین‌تری را می‌خواند (منطق پایین).

این امر تشخیص آستانه‌های دما یا اندازه‌گیری مداوم دمای آنالوگ از طریق ورودی ADC را برای MCU آسان می‌کند.

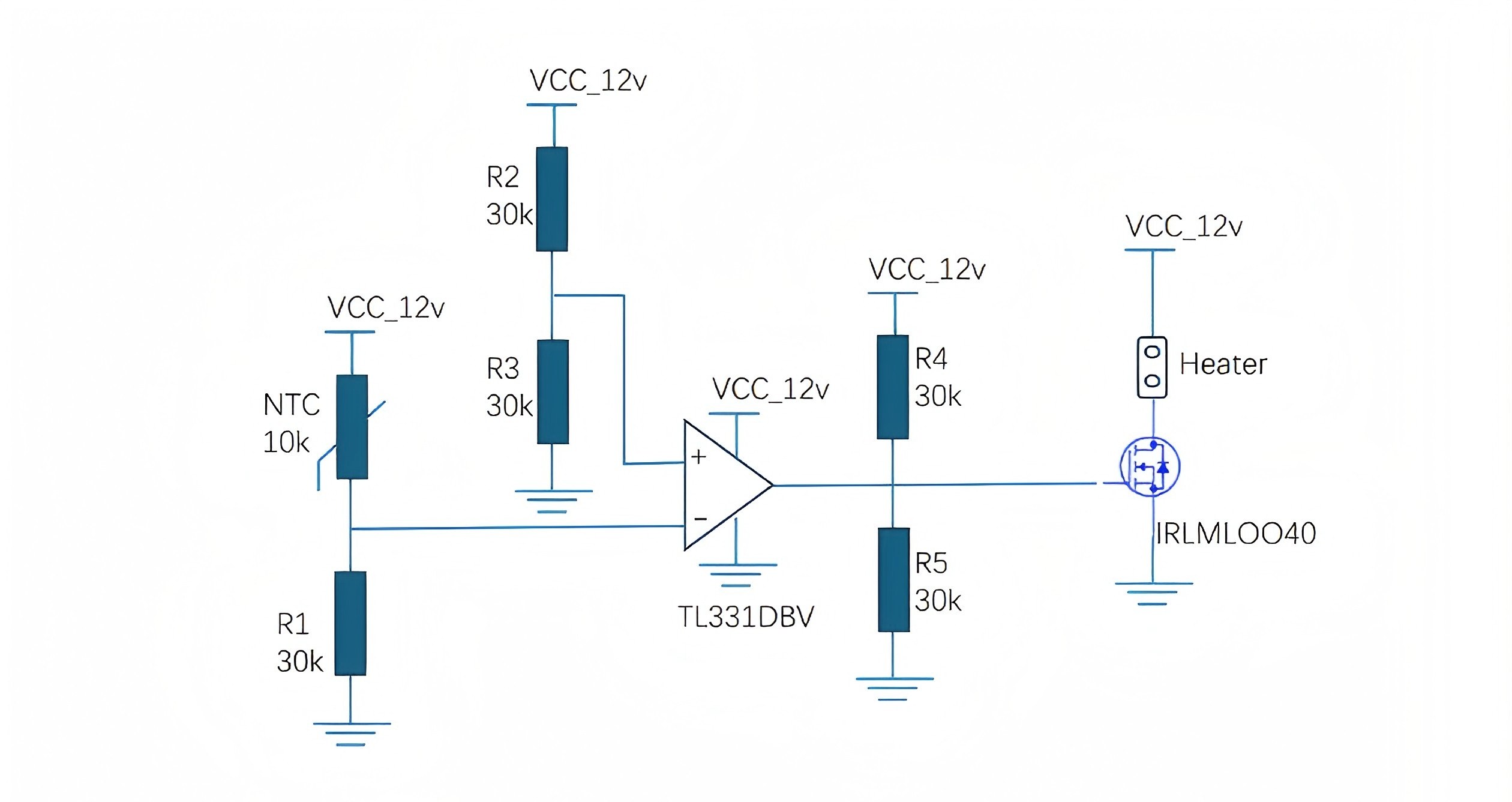

۴. مثال سوئیچ دما با استفاده از مقایسه‌گر.

برای کنترل حرارتی ساده (بدون MCU)، یک مدار مقایسه‌گر می‌تواند مستقیماً سطوح ولتاژ NTC را تفسیر کند:

• ورودی «+» مقایسه‌کننده → ولتاژ مرجع ثابت (مثلاً ۲ ولت).
• ورودی مقایسه‌کننده «–» → خروجی تقسیم‌کننده NTC.

چه زمانی Vout از آستانه مرجع عبور می‌کند:

• دمای پایین (Rان تی سی بالا): Vout > V_مرجع → خروجی بالا → «دمای عادی»
• دمای بالا (Rان تی سی کم): Vout< V_مرجع → خروجی پایین → «هشدار گرمای بیش از حد»

مزایا: هزینه کم، پاسخ سریع، بدون نیاز به MCU - ایده‌آل برای محافظت در برابر دمای بیش از حد در منابع تغذیه، شارژرها یا ماژول‌های صنعتی.

۵. انتخاب مقادیر مناسب مقاومت‌ها

انتخاب مقاومت مناسب، تعادل بین مصرف توان، حساسیت و مصونیت در برابر نویز را تضمین می‌کند.

۶. چرا با Shiheng Electronics همکاری کنیم؟

با بیش از 20 سال سابقه تولید، شرکت شیهنگ الکترونیکس موارد زیر را ارائه می‌دهد:

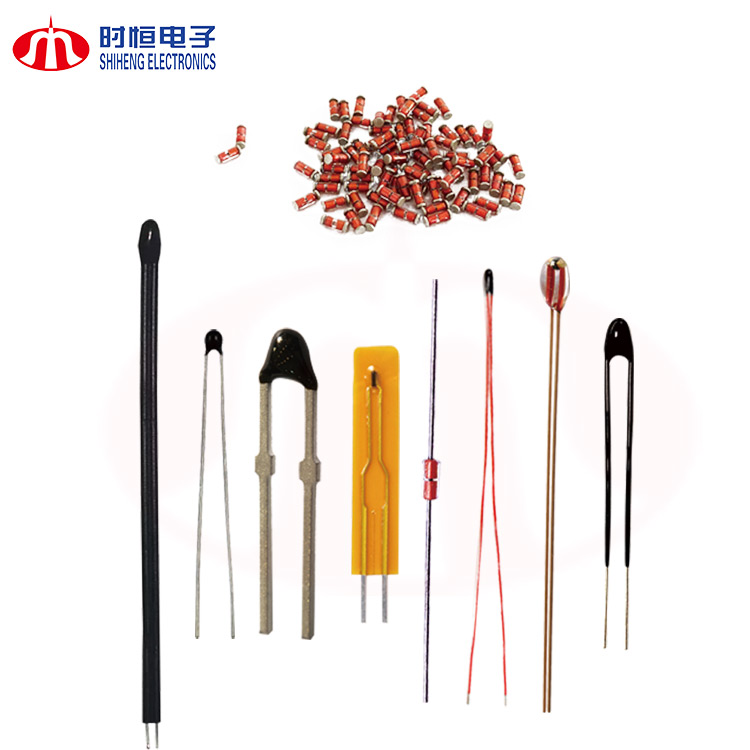

• ترمیستور کامل NTC و سنسور دما خط تولید.
• دقت بالا، پاسخ سریع، پایداری عالی.
• گزینه‌های متعدد کپسوله‌سازی برای استفاده‌های جاسازی‌شده و صنعتی.
• راهنمایی تخصصی در مورد طراحی تقسیم‌کننده ولتاژ، جفت‌سازی مقاومت‌ها و بهینه‌سازی مدار.

ما ترمیستورهای سری MF52 و سنسورهای دقیق به طور گسترده در موارد زیر استفاده می‌شوند:

• لوازم خانگی هوشمند.
• سیستم‌های حرارتی خودروهای برقی و باتری.
• الکترونیک پزشکی.
• اتوماسیون صنعتی.

آیا به دنبال طراحی یک مدار حسگر دمای قابل اعتماد هستید؟ تماس با شرکت الکترونیک شیهنگ امروز برای پشتیبانی مهندسی تخصصی و راهکارهای سفارشی NTC.
