با هوشمندتر شدن و آگاه‌تر شدن سیستم‌های تعبیه‌شده از مصرف برق، توانایی نظارت دقیق بر دما ضروری شده است. چه در حال طراحی منبع تغذیه، کنترل‌کننده موتور، بسته باتری یا دستگاه اینترنت اشیا باشید، یکپارچه‌سازی یک ترمیستور NTC روشی ساده اما قدرتمند برای مدیریت حرارتی بلادرنگ است.

۱. درک رفتار الکتریکی

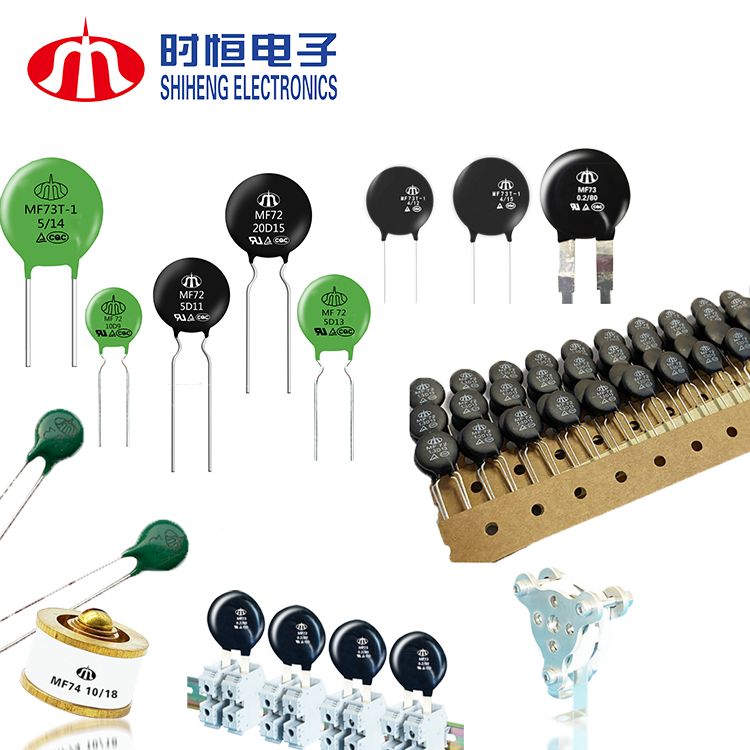

یک ترمیستور NTC با افزایش دما، مقاومتش کاهش می‌یابد. برای خواندن دما، معمولاً آن را به یک مدار تقسیم ولتاژ با یک مقاومت معلوم متصل می‌کنند و ولتاژ حاصل توسط پین ADC میکروکنترلر خوانده می‌شود.

۲. انتخاب پارامترهای مناسب ترمیستور.

مقاومت اسمی (R25): مقادیر رایج شامل 10 کیلو اهم در دمای 25 درجه سانتیگراد است، اما این باید با محدوده مبدل آنالوگ به دیجیتال شما مطابقت داشته باشد.

مقدار B: بر اساس محدوده دمایی کاربرد خود انتخاب کنید (مثلاً B25/85 = 3435K).

تلرانس: ±1% یا ±2% برای سیستم‌های با دقت بالاتر.

۳. به حداقل رساندن منابع خطا.

خودگرمایش: از حداقل جریان حسگر استفاده کنید (<۱۰ میکروآمپر) برای جلوگیری از ایجاد گرما.

وضوح ADC: عمق بیت بالاتر ADC وضوح دما را بهبود می‌بخشد.

پایداری مرجع: برای کاهش رانش، یک مرجع ولتاژ پایدار انتخاب کنید.

طرح برد: مسیرهای آنالوگ را کوتاه و دور از اجزای سوئیچینگ نگه دارید.

۴. عملکرد واقعی: ترمیستور واقعاً چه کاری انجام می‌دهد؟ در سیستم‌های تعبیه‌شده، ترمیستورها چیزی بیش از نقش‌های نظارتی انجام می‌دهند:

محافظت سخت‌افزاری: وقتی ترمیستورها گرمای بیش از حد را تشخیص می‌دهند، سیستم می‌تواند خاموش شود یا عملکرد را کاهش دهد تا از آسیب دائمی جلوگیری شود.

جبران حرارتی: در مدارهای آنالوگ، تغییرات وابسته به دما با استفاده از فیدبک ترمیستور اصلاح می‌شوند.

بهینه‌سازی عملکرد: در فن‌ها، شارژرها و مدارهای باتری، ترمیستورها عملکرد را تنظیم می‌کنند تا ضمن حفظ دما در محدوده ایمن، حداکثر بهره‌وری را داشته باشند.

ثبت داده‌ها: برخی از دستگاه‌های اینترنت اشیا، داده‌های دمای گذشته را برای ردیابی عملکرد ذخیره می‌کنند که این امر به دقت ترمیستور بستگی دارد.

۵. بهترین شیوه‌های نصب - اثربخشی ترمیستورها به شدت به نحوه نصب آنها بستگی دارد:

تماس حرارتی: برای حسگری سطحی یا تماسی، مطمئن شوید که ترمیستور محکم به سطح تحت نظارت فشرده شده یا متصل شده است.

حسگر جریان هوا: ترمیستور را دور از هیت سینک‌ها و اجزایی که ممکن است خوانش جریان هوا را مختل کنند، قرار دهید.

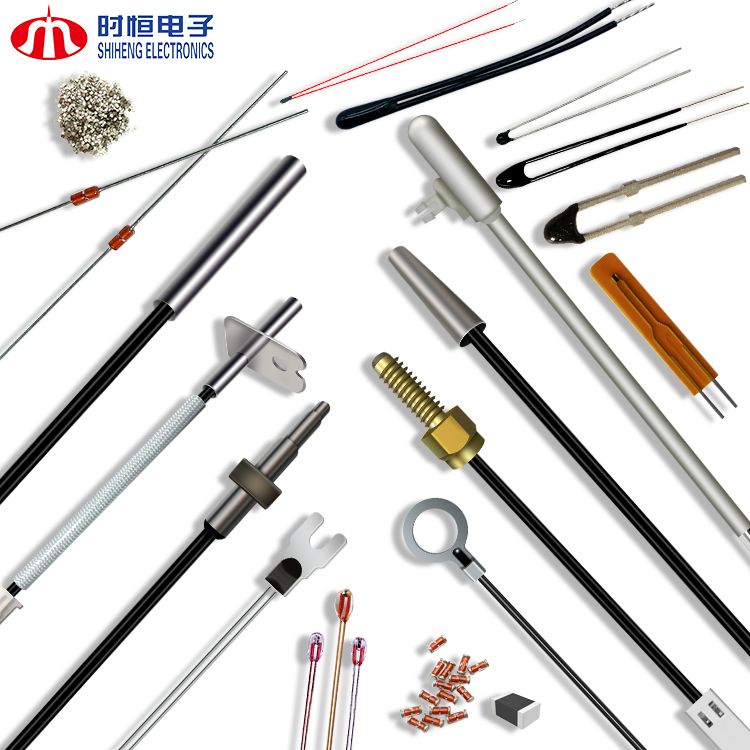

کاربردهای پروب: از پروب‌های اپوکسی یا نوک فلزی برای قرار دادن در محفظه‌ها یا کانال‌های مایع استفاده کنید.

نصب SMD: هنگام استفاده ترمیستورهای نصب سطحی، از پوشش لحیم خوب اطمینان حاصل کنید و آن را دور از IC های گرمازا قرار دهید تا از بایاس موضعی جلوگیری شود.

ترمیستورهای NTC یک راه حل جمع و جور، مقرون به صرفه و دقیق برای بازخورد دمایی در زمان واقعی در سیستم‌های تعبیه شده ارائه می‌دهند. در صورت نصب صحیح و استفاده با طراحی هوشمند، می‌توانند از قطعات محافظت کنند، عملکرد را بهینه کرده و عمر محصول را افزایش دهند.
